Sie kennen die Verbraucher. GridPlanPro plant das Netz.

Vollautomatische Netzauslegung für Elektroplaner und Anlagenbauer. Kabel, Kompensation, Filter, Wandler und Schutz legt GridPlanPro nach Norm aus – Sie passen an und ergänzen.

Demo anfordern Funktionen ansehen

8 Berichtefertig zum Unterschreiben
100 % lokalohne Cloud, ohne Server

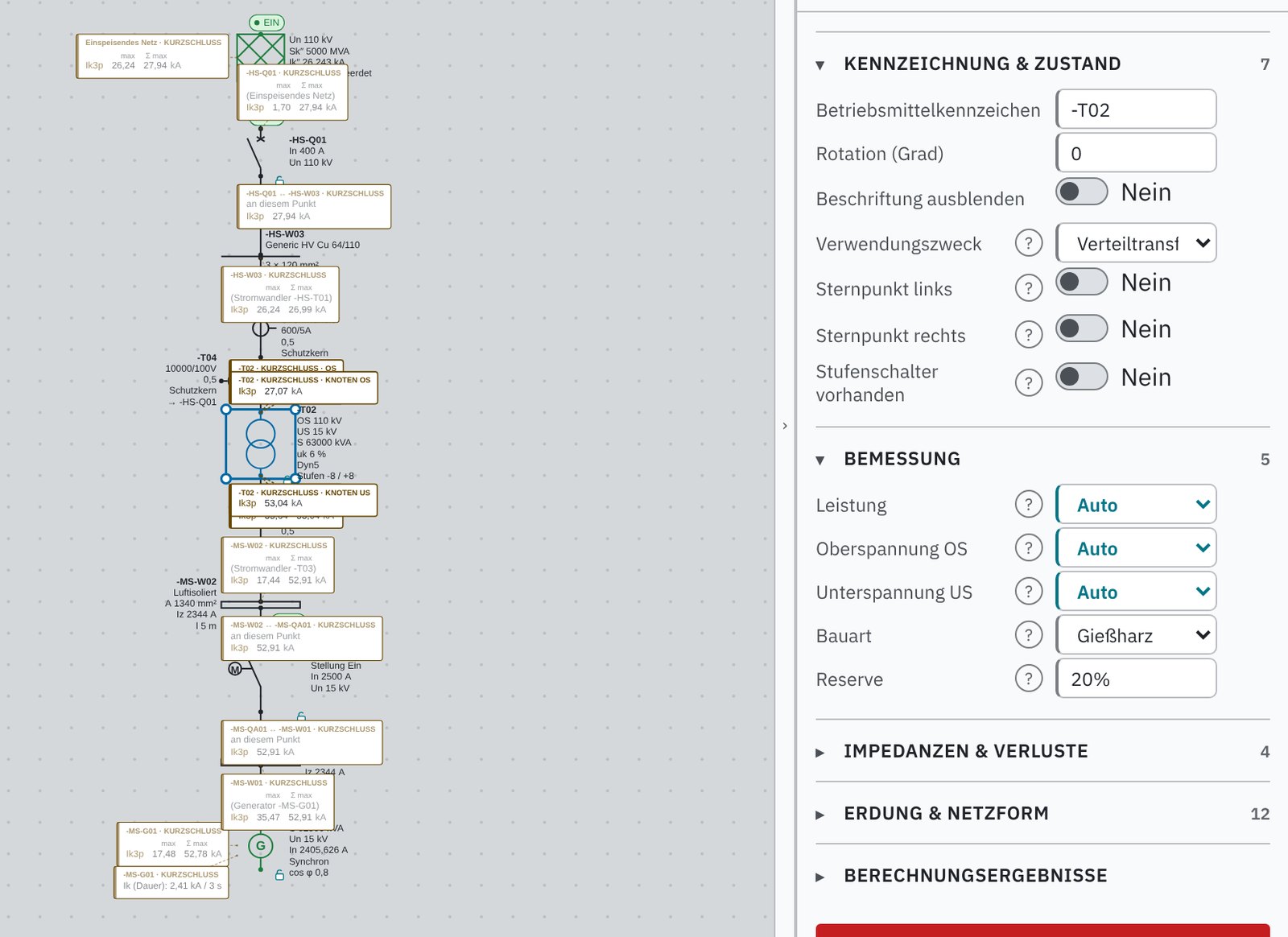

Einlinienschaltbild 110/15 kV mit Kurzschluss-Messblasen; rechts das Eigenschaftsfenster des Transformators mit Auto-Werten

Die komplette Planungskette in einem Modell

HSüber 35 kV bis 400 kV
MSüber 1 kV
NSbis 1 kV
DCPV · Batterie
USVgesicherte Versorgung

Vollautomatische Auslegung

Von der Verbraucherliste zum ausgelegten Netz.

Verbraucher eintragen. Mit dem, was Sie wissen – Spannung, Leistung, u_k.
Netz entstehen lassen. Der Netzentwurfsassistent zeichnet mit wenigen Fragen die Basis.
Auslegen und festschreiben. GridPlanPro bemisst alles Übrige nach Norm. Ihre eigenen Angaben gewinnen immer.

Transformator-T02

Leistung

Auto

63 000 kVA

Oberspannung OS

Auto

110 kV

Kurzschlussspannung u_k

6 %

Bauart

Gießharz

Werte übernehmenAuslegung entsperren

Netzentwurfsassistent

Wenige Fragen – die Basis Ihres Netzes steht im Plan.

Kabel nach Normgrößen

Querschnitt und Häufung direkt auf der genormten Kabelreihe.

Kompensation

Bedarf, Stufung und Verdrosselung werden bestimmt.

Aktivfilter

Aus dem THD des Netzes automatisch ausgelegt.

Wandler platzieren

Stromwandler dort, wo der Schutz einen erfordert.

Wandler auslegen

Übersetzung, Klasse und Bürde mit dem Assistenten.

Schutzparameter

Einstellwerte aus Netz und Kurzschlussströmen.

Selektivität

Staffelung berechnet, Verstöße als Befund im Plan.

Innovative Zeichentechnik

Zeichnen, das mitrechnet – und sofort prüft.

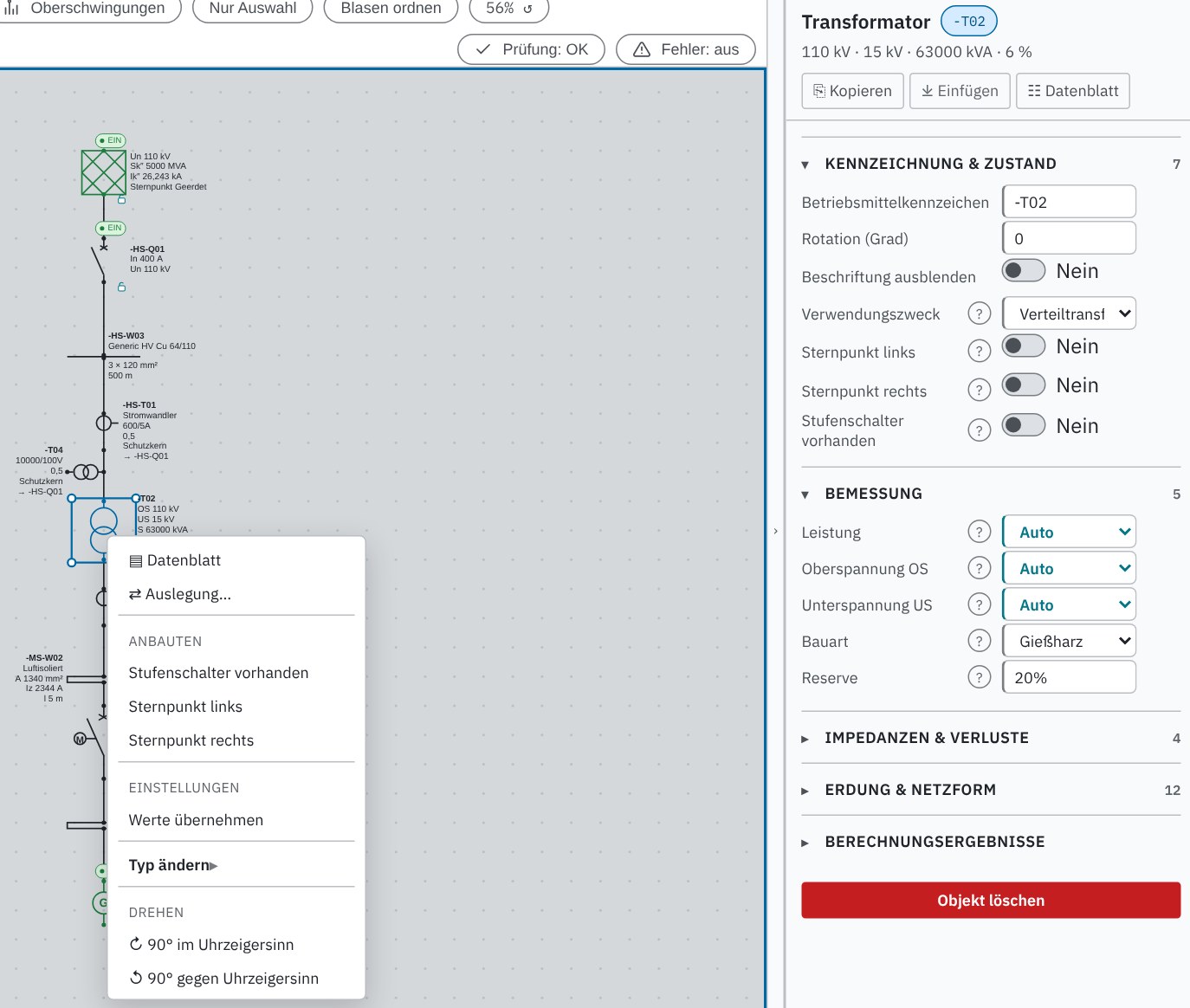

Rechtsklickmenü am Transformator mit Datenblatt und Auslegung, daneben das Eigenschaftsfenster

Spannungsebenen erkannt
Das Eigenschaftsfenster zeigt nur, was es in dieser Ebene gibt.
Schalten im Plan
Ik, Lastfluss, THD und Kompensation werden sofort neu gerechnet.
Netzbilanz beim Zeichnen
Leistung, cos φ, Verluste und Grenzwerte laufen mit.
Betriebsfälle
Netz-, Insel- und USV-Betrieb – jeder Fall gerechnet und geprüft.
Rechtsklick und Feldhilfe
Datenblatt, Auslegung und Erklärung zu jedem Wert.
Befunde mit Sprung zum Bauteil

✕ Fehler⚠ Warnungℹ Hinweis✓ OK

Berechnungen

Gerechnet nach Norm. Die Fundstelle steht dabei.

Wo keine Norm die Zahl vorgibt, steht „Festlegung“ oder „Planungsannahme“.

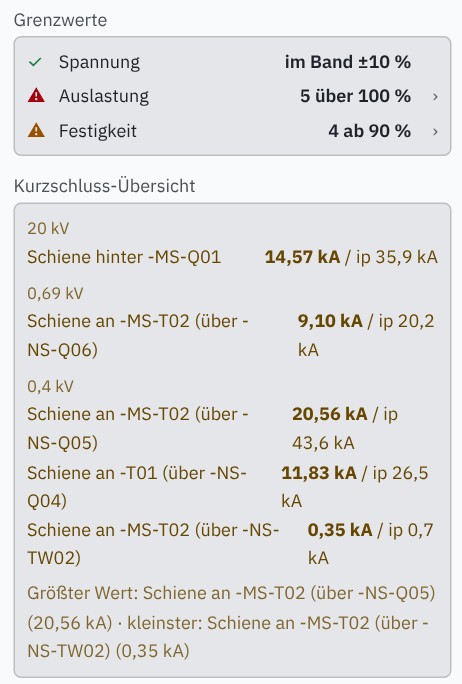

Kurzschluss

Ik″, ip, Ith mit Festigkeitsnachweis – auch Erdschluss und DC.

IEC 60909-0 · IEC 61660-1

Lastfluss

Spannungen, Auslastung, Verluste und Netzbilanz je Insel.

VDE-AR-N 4110 · 4120 · 4100

THD – aktiv gerechnet

Aus Netzdesign und eingesetzter Hardware, h = 2 … 50.

EN 50160

Sternpunkt und Nullsystem

Übersichtlich geplant – mit eigener Erdungs- und Nullsystemansicht.

EN 50522 · IEC 60364

Schutz und Selektivität

Kennlinien, Staffeldiagramm und Verriegelungsmatrix.

IEC 60255-151 · EN 60898-1

Kabel, Wandler, USV

Belastbarkeit, Kurzschlussfestigkeit, Wandlerklasse und Bürde.

DIN VDE 0298-4 · IEC 61869

Berichte und Export

Ausdrucken. Unterschreiben. Fertig.

Alle Berichte entstehen aus dem aktuellen Projektstand und Schaltzustand – mit ihren Rechenannahmen.

Kurzschlussberechnung
Lastflussberechnung
Oberschwingungen (THD)
Netzrückwirkungen – Datenblatt E.2
Schutzparameter
Nachweisblatt Schaltanlage
Spezifikation für die Ausschreibung
Datenblätter je Betriebsmittel

Export:VisioCADE-CADPDF

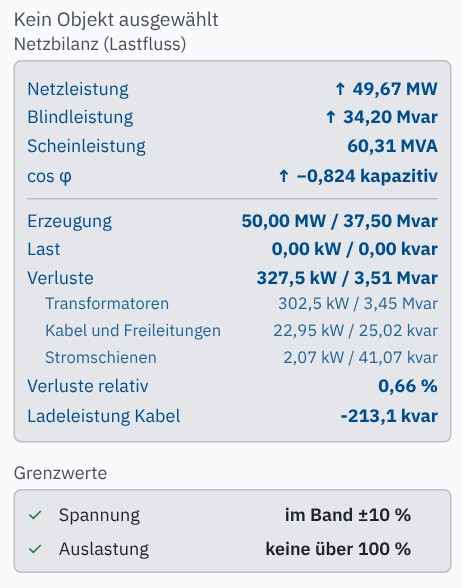

Netzbilanz aus dem Lastfluss mit Grenzwerten

Für wen

Gebaut für Menschen, die Netze verantworten.

Elektroplaner

Netzvarianten schnell durchrechnen, Betriebsmittel bemessen und die Nachweise für Netzbetreiber und Auftraggeber direkt mitliefern.

Anlagenbauer

Kurzschlussfestigkeit, Selektivität und Schutzeinstellungen prüfen, bevor die Anlage gebaut wird – mit Nachweisblatt nach IEC 61439.

Funktionsumfang

Alles, was GridPlanPro kann.

Transformatoren: Leistung, Ober- und Unterspannung
Kabel: Querschnitt, parallele Leiter, Kabeltyp, Schirm
Leistungsschalter, Trennschalter, Sicherungen
Schutzeinstellungen und Selektivität
Kompensationsanlage: Leistung, Stufen, Verdrosselung
Aktivfilter
Strom- und Spannungswandler: Platzierung, Übersetzung, Klasse, Bürde
Umschalteinrichtungen und Quellen
Anforderungswerte für Umrichter, PV, Batterie und Kondensator

Über uns

Aus der Elektro- und Prozesstechnik. Für die Elektro- und Prozesstechnik.

GridPlanPro ist ein Produkt der SHN Software, Elektro- und Prozesstechnik, mit Sitz in Hausham. Entwickelt wird es von Ahmet Sahin.

Der Anspruch dahinter: Jede Zahl hat eine Fundstelle, jede Annahme ist als Annahme erkennbar, und was Sie selbst eintragen, überschreibt die Software nie.

Direkter Kontakt: info@shn-software.com

Lizenzen

So, wie Ihre IT es braucht.

Gerechnet wird immer lokal. Ihre Projektdaten verlassen Ihr Netzwerk nicht, jedes Projekt ist eine .gplan-Datei.

Portable Einzelplatzlizenz

Ohne Installationsroutine: GridPlanPro.exe starten, fertig. Ihre IT wird es lieben. Auf einen anderen Rechner übertragbar.

Netzwerkinstallation

Zentral bereitgestellt für das ganze Planungsbüro oder die Abteilung.

Webversion fürs Intranet

Im Browser auf Ihrem eigenen Server – ohne Installation am Arbeitsplatz.

Preise auf Anfrage – wir erstellen Ihnen ein Angebot passend zur Zahl Ihrer Arbeitsplätze. Angebot anfragen

Demo-Version

Demo-Version anfordern.

Testen Sie GridPlanPro mit Ihren eigenen Netzen. Wir senden Ihnen die Demo-Version zu.

Zeichnen und rechnen bis 10 Bauteile
Vorhandene Projekte vollständig öffnen, rechnen und schalten
Speichern, Berichte und Export mit Lizenz
Läuft unter Windows, ohne Installation
